Kühlung und Frischluftzufuhr
Axial-/RAdialventilatoren
Für eine optimale Leistung und Abstimmung von Verbrennungsmotoren ist es wichtig, reale Einsatzbedingungen wie auf der Rennstrecke oder im Straßenverkehr auf dem Prüfstand nachzubilden. Ausreichende Kühlung und Frischluftzufuhr sind entscheidend, um den Motor im idealen Temperaturbereich zu halten und eine effiziente Verbrennung zu ermöglichen. Investitionen in leistungsfähige Kühl- und Lüftungssysteme tragen dazu bei, diese Bedingungen zu simulieren und die Motorleistung unter optimalen Bedingungen zu untersuchen und zu optimieren.
Gerne ergänzen wir unser Angebot um die passende Kühlung für Ihren Leistungsprüfstand. Sprechen Sie uns an!

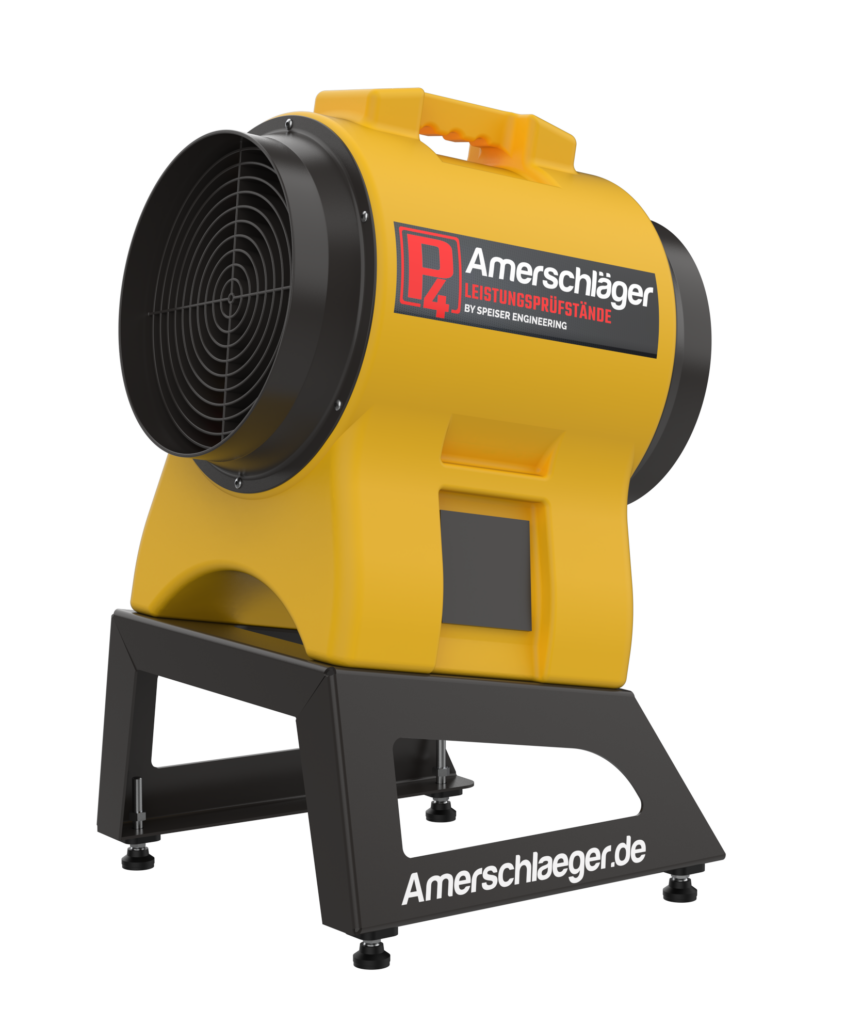

Axialventilator AX4K
Der AX4K ist unsere neueste Entwicklung, die speziell für den Einsatz mit dem Prüfstand SC100 entwickelt wurde. Diese innovative Kühleinheit bietet eine flexible und effiziente Kühlung für Motorräder mittlerer Leistung und stellt eine kostengünstige Lösung dar, um die optimale Betriebstemperatur des Motors während der Leistungsprüfung zu gewährleisten.
Mit seinem einzigartigen Design, das auf einem eigenen Rahmen montiert ist, bietet der AX4K eine bisher unerreichte Flexibilität bei der Positionierung. Durch die Möglichkeit, die Höhe und den Winkel mit Hilfe von Stellfüßen anzupassen, kann die Luftzufuhr genau dorthin geleitet werden, wo sie am meisten benötigt wird. Diese Flexibilität gewährleistet eine direkte und effektive Kühlung des Motors genau an den kritischen Punkten.
Für eine umfassende Kühlung können zwei AX4K-Einheiten strategisch positioniert werden – eine links und eine rechts an der Vorderseite des SC100. Diese Konfiguration stellt sicher, dass der Motor unter allen Testbedingungen gleichmäßig gekühlt wird und trägt so zur Maximierung der Leistung des Motorrads bei.
- Luftförderleistung 3900 m³/h (max)
- Größe H / B / T 49,5 x 38 x 52 cm
- Gewicht 18 kg
- Betriebsleistung 750 W (max)
- Netzanschluss 230 Volt / 50 Hz
- Schalldruckpegel 78 dB
- Inkl. verstellbarer Stellfüße mit Gummiunterlage
Axialventilator AX14k / 25K
Ein Axialventilator eignet sich besonders für die Kühlung von luftgekühlten Motoren auf dem Prüfstand, da er große Luftmengen über große Flächen verteilt und so eine effektive Kühlung des gesamten Motors ermöglicht. Dieser Lüftertyp simuliert nahezu perfekt den natürlichen Fahrtwind, wie er im realen Fahrbetrieb auftritt, und sorgt für eine gleichmäßige Kühlung des Motors. Dies ist besonders vorteilhaft für luftgekühlte Motoren, da eine vollständige und gleichmäßige Kühlung gewährleistet ist, was die optimale Betriebstemperatur des Motors unterstützt und seine Leistung und Lebensdauer verbessert. Ein möglicher Nachteil dieser Methode ist jedoch, dass der Fahrer, der den Prüfstand bedient, ebenfalls dem kühlen Luftstrom ausgesetzt ist, was insbesondere in kühleren Umgebungen als unangenehm empfunden werden kann.
- Luftmenge max. 14400 m³/h / 25200 m³/h
- Drehzahl 1400 U/min / 960 U/min
- Korbdurchmesser 685 mm / 880 mm
- Schalldruckpegel 74 dB(A) / 74 dB(A)
Abmessungen und Gewichte
- Länge ca. 770 mm / 975 mm
- Breite/Tiefe ca. 770 mm / 880 mm
- Höhe ca. 575 mm / 970 mm
- Gewicht ca. 64 kg / 84 kg
Elektrische Daten
- Leistung Antriebsmotor 2 kW / 2,2 kW
- Anschlussspannung 230 V
- Netzfrequenz 50 Hz

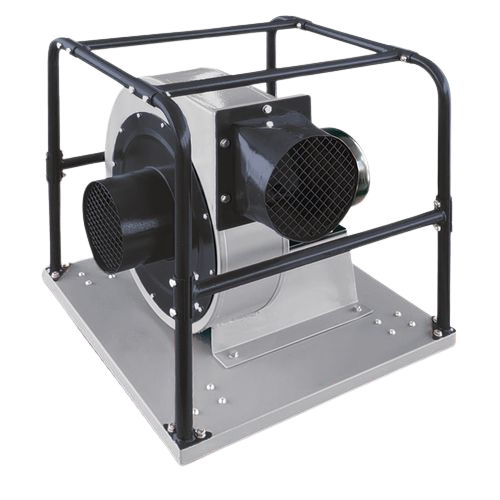

Radialventilator RV2k/ RV4k
Ein Radialventilator ist ideal für die speziellen Anforderungen wassergekühlter Motoren, da er Luft mit hohem Druck auf eine konzentrierte Oberfläche leiten kann. Dies ermöglicht eine präzise Ausrichtung des Luftstroms direkt auf den Wasserkühler, was für eine effiziente und effektive Kühlung des Kühlsystems unerlässlich ist. Durch die Möglichkeit, den Luftstrom gezielt zu lenken, können wassergekühlte Motoren unter Prüfstandsbedingungen optimal gekühlt werden, wodurch die Betriebstemperatur des Motors kontrolliert und die Leistung sowie die Lebensdauer des Systems verbessert werden. Der Einsatz eines Radialventilators in Verbindung mit unseren speziell angefertigten Schlauchsystemen stellt somit eine hocheffiziente Lösung dar, um den Anforderungen moderner wassergekühlter Motoren auf dem Prüfstand gerecht zu werden.
- Luftmenge max. 1900 m³/h / 4200 m³/h
- Ansaugdurchmesser 125 mm / 180 mm
- Auslassabmessungen 150 mm / 180 mm
- Schalldruckpegel 87 dB(A) / 89 dB(A)
Abmessungen und Gewichte
- Länge ca. 600 mm / 677 mm
- Breite/Tiefe ca. 460 mm / 580 mm
- Höhe ca. 545 mm / 595 mm
- Gewicht ca. 30 kg / 50 kg
Elektrische Daten
- Leistung Antriebsmotor 1,5 kW / 3,8 kW
- Anschlussspannung 230 V / 400 V
- Netzfrequenz 50 Hz
RV flex kit
Um eine maximale Anpassungsfähigkeit und Effizienz der Kühlleistung zu gewährleisten, umfasst unser Flexkit eine mobile Basis mit vier Rollen sowie Schläuche, die an verstellbaren Haltearmen befestigt sind. Dieses Upgrade für den Radialventilator ermöglicht es nicht nur, den Ventilator mühelos zu bewegen und optimal zu positionieren, sondern auch den Luftstrom genau dorthin zu lenken, wo er am meisten benötigt wird.
Das Flexkit erweitert die Einsatzmöglichkeiten des Radialventilators erheblich. Mit den verstellbaren Haltearmen können die Schläuche so ausgerichtet werden, dass sie direkt auf bestimmte Bereiche des Fahrzeugs zielen, wie zum Beispiel den Wasserkühler oder hitzeempfindliche Motorbereiche. Dies gewährleistet eine effiziente und zielgerichtete Kühlung, was besonders bei wassergekühlten Motoren von Vorteil ist, bei denen eine konzentrierte Luftzufuhr die Kühlleistung deutlich verbessern kann.
Die zusätzlichen Rollen machen den Ventilator äußerst mobil und erleichtern die Anpassung der Positionierung an die Erfordernisse, während die verstellbaren Haltearme mit Schläuchen eine fein abgestimmte Steuerung des Luftstroms ermöglichen. Dieses System bietet eine optimale Lösung für Testumgebungen, in denen Flexibilität und Präzision bei der Kühlung erforderlich sind, um die Motorleistung unter wechselnden Bedingungen konstant zu halten und gleichzeitig eine Überhitzung zu vermeiden.
Diese Kombination aus Mobilität und gezielter Luftführung macht das Flexkit zu einer unverzichtbaren Ergänzung für jeden Radialventilator, die dessen Einsatzspektrum erheblich erweitert und eine umfassende und effiziente Kühlung sicherstellt.
Nur in Kombination mit RV2k oder RV4k.
- 4x lenkbare Räder, davon 2 mit Bremse
- 2x2 m – Polyurethan-Schlauch
- Variabel verstellbare Haltearme zur optimalen Schlauchführung
- Ganter-Normteile mit Schnellspannern und Kugelgelenken
